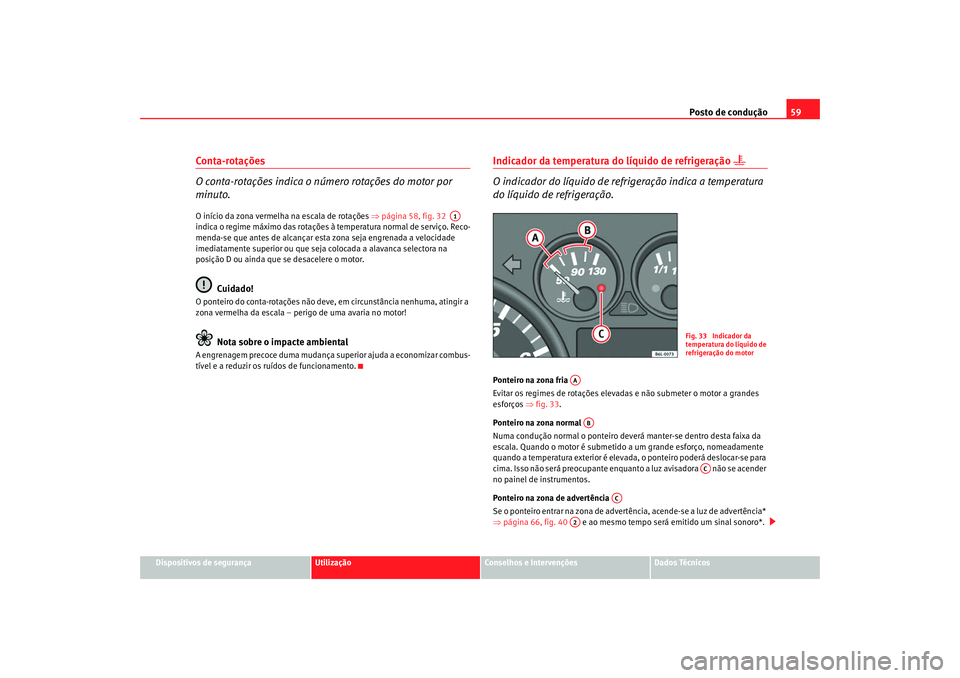

Page 61 of 272
Posto de condução59
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Conta-rotações
O conta-rotações indica o número rotações do motor por
minuto.O início da zona vermelha na escala de rotações ⇒página 58, fig. 32
indica o regime máximo das rotações à temperatura normal de serviço. Reco-
menda-se que antes de alcançar esta zona seja engrenada a velocidade
imediatamente superior ou que seja colocada a alavanca selectora na
posição D ou ainda que se desacelere o motor.
Cuidado!
O ponteiro do conta-rotações não deve, em circunstância nenhuma, atingir a
zona vermelha da escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
A engrenagem precoce duma mudança superior ajuda a economizar combus-
tível e a reduzir os ruídos de funcionamento.
Indicador da temperatura do líquido de refrigeração
O indicador do líquido de refrigeração indica a temperatura
do líquido de refrigeração.
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 33 .
Ponteiro na zona normal
Numa condução normal o ponteiro deverá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá deslocar-se para
cima. Isso não será preocupante enquan to a luz avisadora não se acender
no painel de instrumentos.
Ponteiro na zona de advertência
Se o ponteiro entrar na zona de advertência, acende-se a luz de advertência*
⇒ página 66, fig. 40 e ao mesmo tempo será emitido um sinal sonoro*.
A1
Fig. 33 Indicador da
temperatura do líquido de
refrigeração do motor
AAAB
AC
AC
A2
COR_POR_0707 Seite 59 Freitag, 3. August 2007 9:15 09

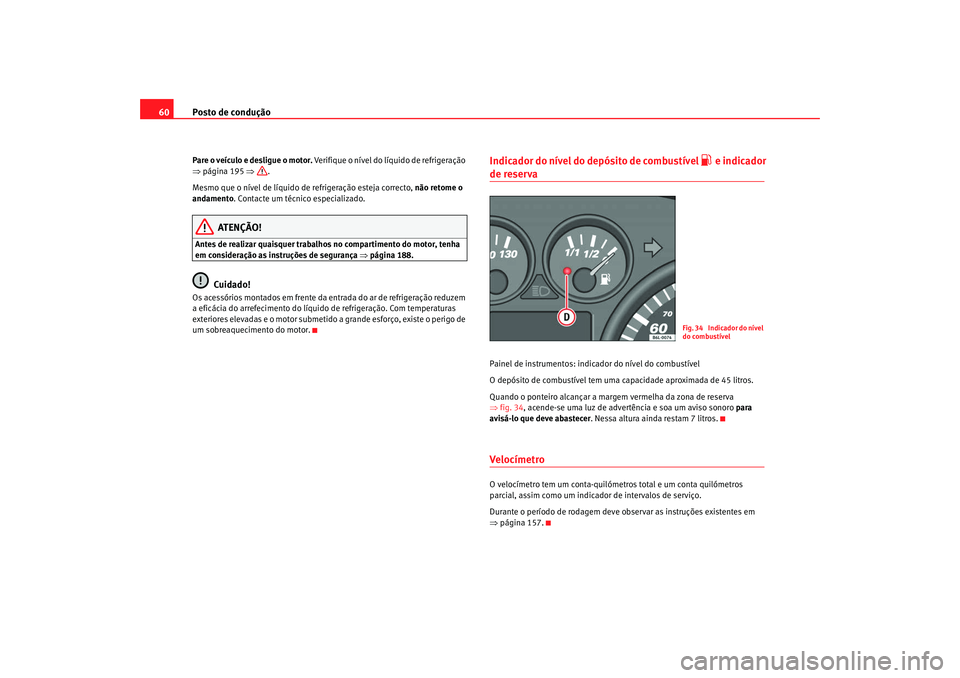

Page 62 of 272
Posto de condução
60Pare o veículo e desligue o motor. Verifique o nível do líquido de refrigeração
⇒ página 195 ⇒.
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no compartimento do motor, tenha
em consideração as instruções de segurança ⇒página 188.
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.
Indi cador do nível do depósito de c ombustível
e indicador
de reservaPainel de instrumentos: indicador do nível do combustível
O depósito de combustível tem uma capacidade aproximada de 45 litros.
Quando o ponteiro alcançar a margem vermelha da zona de reserva
⇒ fig. 34 , acende-se uma luz de advertência e soa um aviso sonoro para
avisá-lo que deve abastecer . Nessa altura ainda restam 7 litros.VelocímetroO velocímetro tem um conta-quilómetros total e um conta quilómetros
parcial, assim como um indicador de intervalos de serviço.
Durante o período de rodagem deve observar as instruções existentes em
⇒página 157.
Fig. 34 Indicador do nível
do combustível
COR_POR_0707 Seite 60 Freitag, 3. August 2007 9:15 09
Page 63 of 272
Posto de condução61
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Visor digital no painel de instrumentosRelógio digital* – Para acertar as horas, rodar o botão do acerto ⇒página 58,
fig. 32 até ao batente, para a esquerda. Com uma rotação
única e rápida para a esquerda, avança-se uma hora.
– Para acertar os minutos, rodar o botão do acerto até ao batente, para a direita. Com uma rotação única e rápida para a direita,
avança-se um minuto.Indicador da temperatura exterior*
A temperatura exterior é indicada com a ignição ligada.A temperaturas descendentes que vão desde +4°C até -7°C e a temperaturas
ascendentes que vão desde -5°C até +6°C aparece, além da temperatura
exterior, um cristal de gelo e se a velocidade for superior a 10 km/h é emitido
um sinal acústico.
Com a iluminação dos símbolos de cristal pretende-se avisar o condutor do
perigo de gelo, para que conduza com maior prudência.
Com o veículo parado ou a velocidades muito baixas, a temperatura indicada
poderá ser um pouco superior à temperatura exterior efectiva devido à irradi-
ação térmica do motor.
Visor com indicador multifunções (MFA)*
O indicador multifunções (MFA) indica diversos dados sobre
a condução e o consumo.
A5
Fig. 35 Alavanca do
limpa/lava-vidros: botão
A e botão basculante BFig. 36 Visor digital do
painel de instrumentos:
indicador da temperatura
exterior
COR_POR_0707 Seite 61 Freitag, 3. August 2007 9:15 09
Page 64 of 272
Posto de condução
62
O sistema multifunções dispõe de duas memórias automáticas: 1 -
Memória actual y 2 - Memória total . Em cima, do lado direito, é indi-
cada a memória momentaneamente seleccionada.
Seleccionar a memória
– Para mudar de uma memória para a outra, premir brevemente o botão ⇒página 61, fig. 35 na alavanca do limpa-vidros, com
a ignição ligada.
Apagar as memórias
– Seleccionar a memória que pretende reinicializar.
– Premir o botão na alavanca do limpa-vidros durante pelo menos dois segundos.A memória parcial por percurso 1 recolhe os dados da condução e do
consumo durante o tempo em que a ignição está ligada. Se a viagem for pros-
seguida até 2 horas depois de se desl igar a ignição, os novos valores são
somados aos anteriores. Se a interrupçã o da viagem for superior a 2 horas,
todos os dados são automaticamente apagados da memória.
A memória totalizadora 2 recolhe os dados de um número indeterminado de
viagens (mesmo que a ignição tenha ficado desligada durante mais de 2
horas), até se atingirem 99 horas e 59 minutos de condução, 9999 km de
percurso ou 999 litros de combustível consumido. Se um dos valores indi-
cados for ultrapassado, a memória é apagada.
Valores no indicador multifunções (MFA)* Accionando o interruptor basculante ⇒fig. 37 na alavanca do limpa-
vidros, pode-se comutar entre os segu intes indicadores no indicador multi-
funções (MFA):
AA
AA
Fig. 37 Alavanca do
limpa/lava-vidros: botão
A e botão basculante BFig. 38 Visor digital do
painel de instrumentos:
indicador da temperatura
exterior.
AB
COR_POR_0707 Seite 62 Freitag, 3. August 2007 9:15 09

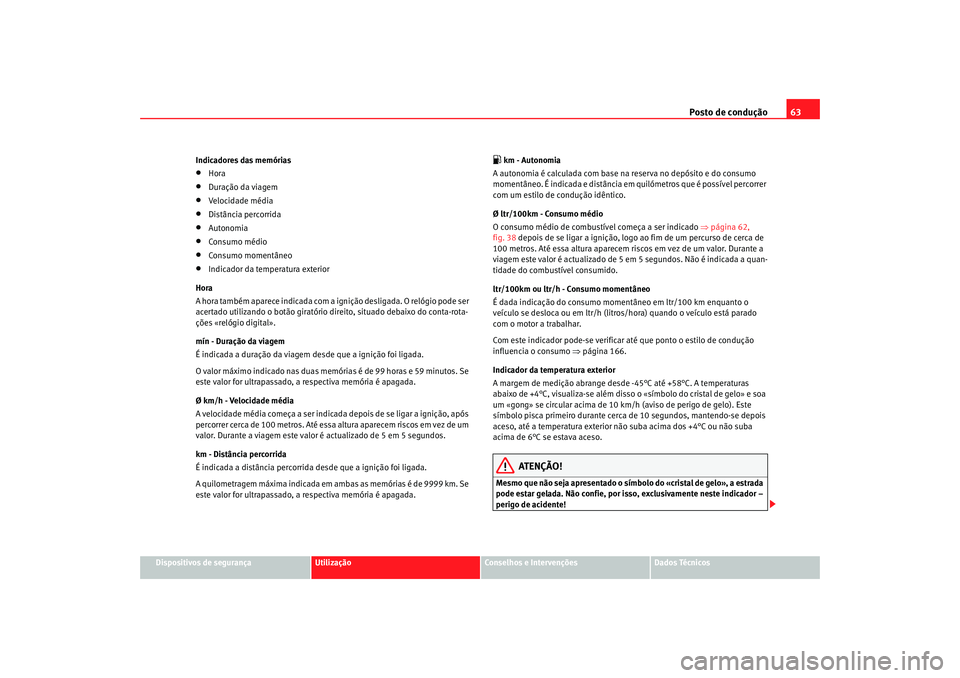

Page 65 of 272
Posto de condução63
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Indicadores das memórias
•
Hora
•
Duração da viagem
•
Velocidade média
•
Distância percorrida
•
Autonomia
•
Consumo médio
•
Consumo momentâneo
•
Indicador da temperatura exterior
Hora
A hora também aparece indicada com a ignição desligada. O relógio pode ser
acertado utilizando o botão giratório direito, situado debaixo do conta-rota-
ções «relógio digital».
mín - Duração da viagem
É indicada a duração da viagem desde que a ignição foi ligada.
O valor máximo indicado nas duas memórias é de 99 horas e 59 minutos. Se
este valor for ultrapassado, a respectiva memória é apagada.
Ø km/h - Velocidade média
A velocidade média começa a ser indicada depois de se ligar a ignição, após
percorrer cerca de 100 metros. Até essa altura aparecem riscos em vez de um
valor. Durante a viagem este valor é actualizado de 5 em 5 segundos.
km - Distância percorrida
É indicada a distância percorrida desde que a ignição foi ligada.
A quilometragem máxima indicada em ambas as memórias é de 9999 km. Se
este valor for ultrapassado, a respectiva memória é apagada.
km - Autonomia
A autonomia é calculada com base na reserva no depósito e do consumo
momentâneo. É indicada e distância em quilómetros que é possível percorrer
com um estilo de condução idêntico.
Ø ltr/100km - Consumo médio
O consumo médio de combustível começa a ser indicado ⇒ página 62,
fig. 38 depois de se ligar a ignição, logo ao fim de um percurso de cerca de
100 metros. Até essa altura aparecem riscos em vez de um valor. Durante a
viagem este valor é actualizado de 5 em 5 segundos. Não é indicada a quan-
tidade do combustível consumido.
ltr/100km ou ltr/h - Consumo momentâneo
É dada indicação do consumo mome ntâneo em ltr/100 km enquanto o
veículo se desloca ou em ltr/h (litros /hora) quando o veículo está parado
com o motor a trabalhar.
Com este indicador pode-se verificar até que ponto o estilo de condução
influencia o consumo ⇒página 166.
Indicador da temperatura exterior
A margem de medição abrange desde -45°C até +58°C. A temperaturas
abaixo de +4°C, visualiza-se além diss o o «símbolo do cristal de gelo» e soa
um «gong» se circular acima de 10 km/h (aviso de perigo de gelo). Este
símbolo pisca primeiro durante cerca de 10 segundos, mantendo-se depois
aceso, até a temperatura exterior não suba acima dos +4°C ou não suba
acima de 6°C se estava aceso.
ATENÇÃO!
Mesmo que não seja apresentado o símbol o do «cristal de gelo», a estrada
pode estar gelada. Não confie, por is so, exclusivamente neste indicador –
perigo de acidente!
COR_POR_0707 Seite 63 Freitag, 3. August 2007 9:15 09
Page 66 of 272
Posto de condução
64
NotaCom o veículo parado ou a velocidades muito baixas, a temperatura indicada
poderá ser um pouco superior à temperatur a exterior efectiva devido à irradi-
ação térmica do motor.Indicação das posições da alavanca selectora*A posição da alavanca selectora da ca ixa de velocidades automática é apre-
sentada no visor ⇒página 144.Conta-quilómetros ou indicador do próximo serviço Conta-quilómetros
O contador superior no visor regista o total de quilómetros percorridos. O contador inferior regista os trajectos parciais. A última posição indica
troços de 100 m. O contador para percursos curtos pode ser colocado a zero
pressionando o botão de reposição a zero
⇒página 58, fig. 32 .
Indicador de intervalos de serviço
Quando se aproximar o prazo para mandar realizar um serviço, aparecerá um
pré-aviso de serviço. É visualizado o símbolo de uma chave fixa e a indicação
«Km» com os quilómetros que ainda pode percorrer até à data do próximo
serviço a realizar. Ao fim de 10 segundos a indicação é comutada. É visuali-
zado o símbolo de um relógio e o número de dias que faltam até à data da
realização do próximo serviço.
Quando é necessário realizar um serviç o de inspecção, aparece no painel do
quadro de instrumentos a seguinte mensagem:
INSP- Revisão de manutenção
Cerca de 20 segundos depois de se ligar a ignição ou com o motor a traba-
lhar, apaga-se o indicador do serviço. Também se pode desligar premindo
durante mais de 0,5 segundos o botão de colocação a zeros do conta-quiló-
metros parcial.
2)
O Serviço Técnico que o serviço de manute nção irá realizar terá que reinicia-
lizar o indicador de intervalos de ma nutenção uma vez efectuada a revisão.
Recomenda-se que os trabalhos de reparação e manutenção sejam feitos
exclusivamente nos Serviços Técnicos.
Premindo o botão do conta-quilómetros parcial pode também repor o indi-
cador de intervalos de serviço. Proceda do seguinte modo:
- Desligue a ignição.
- Mantenha premido o botão «Reset» do conta-quilómetros.
Fig. 39 Indicador de
intervalos de serviço
2)Com a «Ignição OFF» a indicação de manutenção permanece visível no visor.
A6
COR_POR_0707 Seite 64 Freitag, 3. August 2007 9:15 09
Page 67 of 272
Posto de condução65
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
- Ligue a ignição com o botão «Reset»premido. Aparece a indicação de
modo fixo.
- Deixar de premir o botão de reinicia lizar e rodá-lo à direita. Automatica-
mente reassume a indicação normal. O aviso já foi reinicializado.
Cuidado!
Aconselhamo-lo a realizar a reposição do indicador de intervalos de serviço
num Serviço Técnico para evitar possíveis anomalias no veículo.
Nota
•
Só é possível reinicializar quando já se mostre um pré-aviso ou aviso de
inspecção.
•
Não reinicialize o indicador entre do is intervalos de serviço; caso
contrário, a indicação seria errada.
•
Os valores conservam-se mesmo com a bateria desligada.
COR_POR_0707 Seite 65 Freitag, 3. August 2007 9:15 09
Page 68 of 272
Posto de condução
66Luzes avisadoras Panorâmica das luzes avisadoras
As luzes avisadoras e de advertência indicam determinadas funções e possíveis deficiências.
Fig. 40 Painel de instrumentos com luzes avisadoras e
de advertência. Algumas das luzes aqui apresentadas só
são montadas em determinados modelos ou fazem parte
de equipamentos opcionais.
COR_POR_0707 Seite 66 Freitag, 3. August 2007 9:15 09
Page 69 of 272

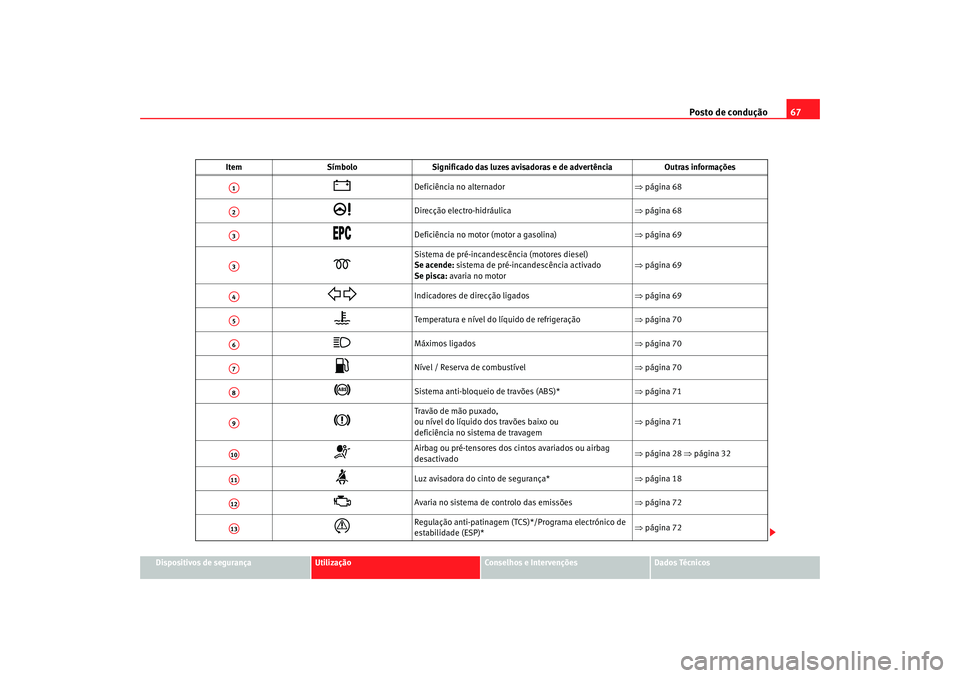

Posto de condução67
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Item
Símbolo Significado das luzes avisadoras e de advertência Outras informações
Deficiência no alternador⇒página 68
Direcção electro-hidráulica ⇒página 68
Deficiência no motor (motor a gasolina) ⇒página 69
Sistema de pré-incandescência (motores diesel)
Se acende: sistema de pré-incandescência activado
Se pisca: avaria no motor ⇒
página 69
Indicadores de direcção ligados ⇒página 69
Temperatura e nível do líquido de refrigeração ⇒página 70
Máximos ligados ⇒página 70
Nível / Reserva de combustível ⇒página 70
Sistema anti-bloqueio de travões (ABS)* ⇒página 71
Travão de mão puxado,
ou nível do líquido dos travões baixo ou
deficiência no sistema de travagem ⇒
página 71
Airbag ou pré-tensores dos cintos avariados ou airbag
desactivado ⇒
página 28 ⇒página 32
Luz avisadora do cinto de segurança* ⇒página 18
Avaria no sistema de controlo das emissões ⇒página 72
Regulação anti-patinagem (TCS)*/Programa electrónico de
estabilidade (ESP)* ⇒
página 72
A1A2A3A3A4A5A6A7A8A9A10A11A12A13
COR_POR_0707 Seite 67 Freitag, 3. August 2007 9:15 09

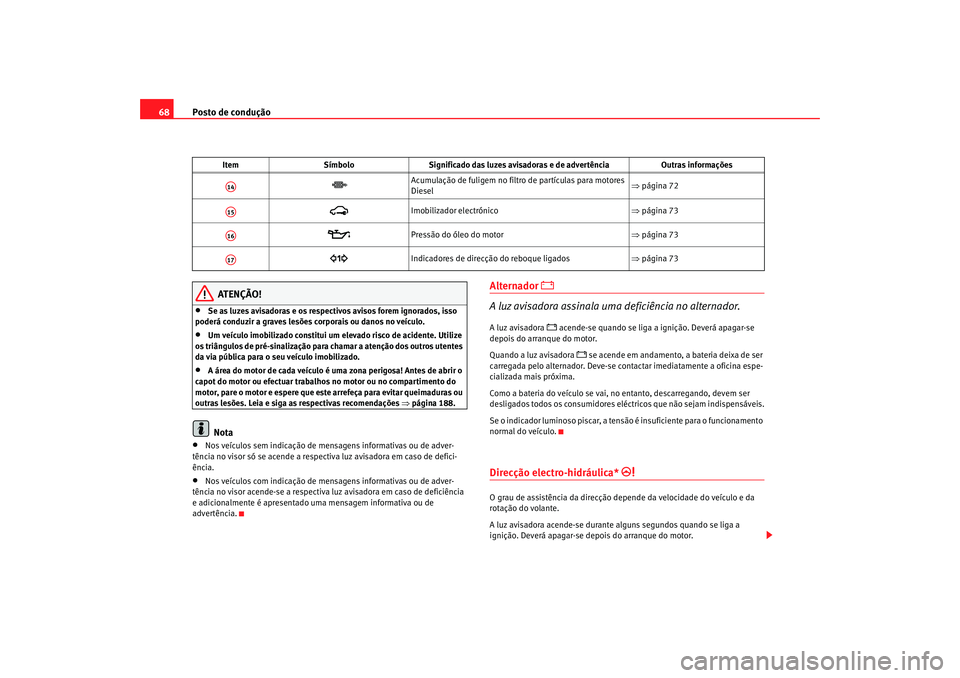

Page 70 of 272
Posto de condução
68
ATENÇÃO!
•
Se as luzes avisadoras e os respectivos avisos forem ignorados, isso
poderá conduzir a graves lesões corporais ou danos no veículo.
•
Um veículo imobilizado constitui um elevado risco de acidente. Utilize
os triângulos de pré-sinalização para chamar a atenção dos outros utentes
da via pública para o seu veículo imobilizado.
•
A área do motor de cada veículo é uma zona perigosa! Antes de abrir o
capot do motor ou efectuar trabalhos no motor ou no compartimento do
motor, pare o motor e espere que este arrefeça para evitar queimaduras ou
outras lesões. Leia e siga as respectivas recomendações ⇒página 188.Nota
•
Nos veículos sem indicação de mensagens informativas ou de adver-
tência no visor só se acende a respec tiva luz avisadora em caso de defici-
ência.
•
Nos veículos com indicação de mensagens informativas ou de adver-
tência no visor acende-se a respectiva luz avisadora em caso de deficiência
e adicionalmente é apresentado uma mensagem informativa ou de
advertência.
Alternador
A luz avisadora assinala uma deficiência no alternador.
A luz avisadora
acende-se quando se liga a ignição. Deverá apagar-se
depois do arranque do motor.
Quando a luz avisadora
se acende em andamento, a bateria deixa de ser
carregada pelo alternador. Deve-se contactar imediatamente a oficina espe-
cializada mais próxima.
Como a bateria do veículo se vai, no entanto, descarre gando, devem ser
desligados todos os consumidores eléctricos que não sejam indispensáveis.
Se o indicador luminoso piscar, a tensão é insuficiente para o funcionamento
normal do veículo.
Direcção electro-hidráulica*
O grau de assistência da direcção depende da velocidade do veículo e da
rotação do volante.
A luz avisadora acende-se durante alguns segundos quando se liga a
ignição. Deverá apagar-se depois do arranque do motor.
Acumulação de fuligem no filtro de partículas para motores
Diesel
⇒
página 72
Imobilizador electrónico ⇒página 73
Pressão do óleo do motor ⇒página 73
Indicadores de direcção do reboque ligados ⇒página 73
Item
Símbolo Significado das luzes avisadoras e de advertência Outras informações
A14A15A16A17
COR_POR_0707 Seite 68 Freitag, 3. August 2007 9:15 09
